Tùy chọn cho phân tích XL2

Tùy chọn máy chiếu XL2 PRO

Tùy chọn Projector PRO, khi được cài đặt trên XL2, cho phép các tính năng Dự đoán mức độ âm thanh XL của Chế độ xem XL và Chế độ âm thanh trong Phần mềm Máy chiếu PRO, cho các ứng dụng giám sát âm thanh trực tiếp

Tùy chọn phê duyệt

Tùy chọn phê duyệt loại, khi được cài đặt trên XL2, sẽ nâng cấp thiết bị lên XL2-TA, máy đo mức âm thanh cho các phép đo được chứng nhận. XL2-TA, cùng với micrô M2230 và áo khoác Shroud, tạo thành một máy đo mức âm thanh được phê duyệt loại cung cấp hiệu suất loại 1 theo tiêu chuẩn IEC 61672: 2014, IEC 61260: 2014, ANSI S1.4: 2014 và ANSI S1.11 : Tiêu chuẩn 2014.

Loại cấu hình máy đo mức âm thanh được phê duyệt:

Máy đo mức âm thanh XL2-TA (XL2 với Tùy chọn phê duyệt loại được cài đặt)
Micrô đo M2230
Tấm vải liệm MXA01
Chương trình cơ sở V4.21
Bộ hiệu chỉnh âm thanh NTi Audio Class 1
Không bắt buộc
Gói âm thanh mở rộng
Cáp ASD 5 m, 10 m hoặc 20 m
Bộ đổi nguồn chính
Màn hình gió 50 mm hoặc 90 mm
Bảo vệ thời tiết WP30
Bàn phím đầu vào XL2
Giá đỡ micrô MH01

Tùy chọn âm thanh

Gói âm thanh mở rộng, khi được cài đặt trên XL2 của bạn, hỗ trợ các tác vụ hàng ngày của các chuyên gia tư vấn âm thanh. Nó cung cấp các tính năng bổ sung cho ghi âm mức âm thanh và đo âm thanh, chẳng hạn như ghi tệp wav tuyến tính, thống kê phân vị phần trăm, mức phơi sáng âm thanh, ghi nhật ký 100 ms, theo dõi sự kiện, thời gian vang dội RT60 ở độ phân giải 1/3 quãng tám, Zoom-FFT với 0,4 Hz độ phân giải và nhiều hơn nữa.

Chức năng SLMeter / RTA
Ghi tập tin wav (24 bit, 48 kHz), tập tin wav mới được bắt đầu sau mỗi giờ (kích thước tệp wav tối đa 512 MB)
Phần trăm cho dải rộng và phổ với cài đặt linh hoạt từ 0,1% đến 99,9%
Mức phơi sáng âm thanh LAE
100 ms đăng nhập
Ghi nhật ký RTA của Lmin và Lmax
Ghi dữ liệu và âm thanh kích hoạt sự kiện
Trọng số thời gian: Impulse (LxI, LxIeq với x = A, C, Z)
Mức cực đại thực ở độ phân giải 1/1 và 1/3 quãng tám
Mức tối đa xung đồng hồ (TaktMax) và các giá trị như được chỉ định trong DIN 45645-1
Phát hiện xung động theo BS4142: 2014 và NordTest ACOU 112
Chức năng FFT
Zoom-FFT độ phân giải cao với dải tần số có thể lựa chọn và độ phân giải lên đến 0,4 Hz trong phạm vi 5 Hz đến 20 kHz
Ghi tập tin wav tuyến tính (24 bit, 48 kHz)
Chức năng RT60
Thời gian dội lại RT60 ở độ phân giải 1/3 quãng tám

Tùy chọn nói thông minh Stipa

Máy phân tích XL2, với Tùy chọn STIPA được cài đặt, đo lường mức độ hiểu lời nói theo phiên bản mới nhất của tiêu chuẩn IEC 60268-16: 2011 (phiên bản 4) và các phiên bản cũ hơn. Nó cung cấp hiệu chỉnh tiếng ồn xung quanh và lấy trung bình tự động cho các phép đo lặp lại. XL2 hiển thị chỉ số truyền giọng nói (STI) và thang đo độ thông minh chung (CIS), kèm theo các mức riêng và chỉ số điều chế của bảy dải tần số tám.

Các kết quả đo được lấy từ nguồn tín hiệu kiểm tra STIPA chuyên dụng:

Bộ tạo tín hiệu âm thanh NTi Audio TalkBox , cần thiết cho các hệ thống âm thanh có micrô thoại, do đó đo được chuỗi tín hiệu hoàn chỉnh.
Bộ
tạo tín hiệu thử nghiệm MR-PRO Minirator , cần thiết cho các hệ thống âm thanh có đầu vào đường truyền
CD thử nghiệm STIPA (bao gồm)

Công cụ báo cáo STI

Công cụ báo cáo STI tạo các báo cáo đo lường theo tiêu chuẩn IEC 60268-16 và VDE0833. Công cụ này tính toán ảnh hưởng của tiếng ồn xung quanh thực tế gây ra bởi công chúng lên mức độ hiểu lời nói đo được. Do đó, nó cung cấp cho bạn mức độ hiểu lời nói dự kiến ​​trong STI hoặc CIS trong các thông báo khẩn cấp trong cuộc sống thực.

Yêu cầu hệ thống:

Sử dụng Windows XP, 7, 8 và 10
Excel 2010, 2013 hoặc 2016 (32 bit hoặc 64 bit)

Tùy chọn đo hình ảnh

Máy phân tích XL2, với tùy chọn máy đo hình ảnh được cài đặt, tạo thành giải pháp chuyên dụng để hiệu chuẩn và xác minh lặp lại hiệu quả các hệ thống loa rạp chiếu phim theo SMPTE ST 202: 2010 và SMPTE RP 200: 2012. Một trợ lý tương tác hướng dẫn người dùng thông qua quá trình hiệu chuẩn và xác minh. Nên sử dụng Micrô đo M2211 với đáp ứng tần số loại 1 để đo chính xác trong rạp chiếu phim, vì các dải dung sai được chỉ định rất chặt chẽ.

Đặc trưng
Tạo các mẫu đo lường bao gồm đường cong X phù hợp nhất với kích thước rạp chiếu phim đã chọn.
Trợ lý hiệu chuẩn để ghi dữ liệu tham chiếu của từng kênh cũng như các bài kiểm tra đầu.
Tính trung bình kết quả đo của các vị trí micro khác nhau.
Trợ lý xác minh cho các phép đo rạp chiếu phim định kỳ và so sánh với dữ liệu tham khảo.
Tùy chọn Máy đo điện ảnh bao gồm các chức năng có sẵn trong Tùy chọn giới hạn phổ.

Tùy chọn giới hạn quang phổ

Tùy chọn giới hạn quang phổ mở rộng phạm vi chức năng XL2 ở cả chế độ âm thanh và rung. Nó bổ sung các đường cong nhiễu, thu dấu vết, hiển thị đường cong tương đối và xử lý dung sai toàn diện cho Phân tích FFT và phân tích quang phổ độ phân giải cao lên đến 1/12 quãng tám. Chế độ rung được bật khi cài đặt tùy chọn rung.

Đặc trưng:

Máy phân tích quãng tám FFT và 1/12
Chụp nhiều bài đọc vào bộ nhớ trong
So sánh kết quả đo với các ảnh chụp với hiển thị đường cong tương đối hoặc tuyệt đối
Xử lý dung sai toàn diện với mặt nạ dung sai dựa trên các ảnh chụp cho các phép đo đã qua / thất bại
Xuất và nhập dung sai và chụp tập tin
Ghi tập tin wav tuyến tính (24 bit, 48 kHz); (yêu cầu Gói âm thanh mở rộng tùy chọn)
Máy phân tích phổ 1/12 quãng tám
Chức năng RTA độ phân giải cao 1/12 tháng 10 + Tol
Độ phân giải 1/1, 1/3, 1/6 và 1/12 có thể lựa chọn
Nghe băng tần ở loa phía sau
Chế độ âm thanh: 11,5 Hz đến 21,8 kHz
Chế độ rung: 0,73 Hz đến 1,36 kHz
Phân tích FFT
Zoom-FFT độ phân giải cao với dải tần số có thể lựa chọn và độ phân giải lên đến 0,4 Hz trong phạm vi
Chế độ âm thanh: 5 Hz đến 20 kHz
Chế độ rung: 1 Hz đến 20 kHz
Máy đo mức âm thanh
Mức cực đại thực ở độ phân giải 1/1 và 1/3 quãng tám
Đường cong tiếng ồn
Theo ANSI S12.2-2008, -1995 và ISO 1996

Tùy chọn rung

Tùy chọn Rung biến Máy phân tích XL2 thành máy đo rung chuyên nghiệp với các phép đo băng thông rộng và phân tích quang phổ ở độ phân giải 1/3 hoặc quãng tám. Máy đo rung XL2 xác định gia tốc rung, vận tốc và độ dịch chuyển với các bộ lọc trọng số tuân thủ tiêu chuẩn trong dải tần từ 0,8 Hz đến 2,5 kHz. Ghi lại chi tiết dữ liệu đo và tệp âm thanh cho phép đánh giá và báo cáo toàn diện. Ngoài ra, Máy đo rung XL2 đạt tiêu chuẩn với phân tích FFT và chức năng dao động. Tần số FFT có thể lựa chọn nằm trong khoảng từ 1 Hz đến 1,69 kHz cho phép kiểm tra chi tiết các rung động đo được.

Tùy chọn giới hạn phổ bổ sung các chức năng cho Máy đo rung bao gồm FFT thu phóng lên đến 20 kHz và phân tích dải tần số 1/12 quãng tám từ 0,73 Hz đến 1,36 kHz. Ngoài ra, nó còn bổ sung khả năng ghi lại phổ tham chiếu và thiết lập dung sai cho các phép đo kiểm soát chất lượng đạt / không đạt . Tùy chọn Đo từ xa cho phép thu thập dữ liệu đo thời gian thực trực tiếp vào ứng dụng máy tính thông qua giao diện USB. Một bộ lệnh tài liệu có sẵn.

Tùy chọn Rung yêu cầu phần sụn XL2 mới V4.04 trở lên. Hiện tại, nó không được hỗ trợ bởi XL2-TA chạy phần mềm mới nhất được phê duyệt V3.11.

Tùy chọn đo từ xa

Tùy chọn Đo từ xa cho phép thu thập dữ liệu đo XL2 theo thời gian thực trực tiếp vào ứng dụng máy tính qua USB.

Đối với Building Acoustician, tùy chọn thêm một cơ sở thu nhận thời gian thực vào phần mềm Báo cáo cách âm. Để tiếp tục cho phép nhập dữ liệu đo vào phần mềm Báo cáo cách âm âm thanh XL2, các XL2 được kết nối cũng yêu cầu Tùy chọn cách âm được kích hoạt.

Ngoài ra, bạn có thể viết ứng dụng của riêng mình, ví dụ như với MS Excel hoặc LabView. Điều này cho phép bạn lập trình các ứng dụng đo lường duy nhất của mình để theo dõi mức âm thanh hoặc đo tự động. Một bộ tài liệu được thiết lập để truy xuất dữ liệu qua USB có sẵn. Các chức năng đo XL2 sau đây được hỗ trợ:

Máy đo mức âm thanh và máy phân tích phổ SLMeter / RTA
Máy đo rung VibMeter / CPB
Máy phân tích FFT
Thời gian vang dội RT60
Máy phân tích âm thanh RMS / THDN
Máy phân tích quang phổ độ phân giải cao 1/12 tháng 10 + Tol
Tùy chọn Đo từ xa bao gồm các chức năng khả dụng trong Tùy chọn Máy chiếu PRO.

Tùy chọn khám phá dữ liệu XL2

Tùy chọn dữ liệu, khi được cài đặt trên XL2, cho phép bạn nhập dữ liệu đo mức âm thanh đã ghi từ XL2 vào phần mềm Data Explorer, một ứng dụng phần mềm dựa trên PC với bộ xử lý dữ liệu mạnh mẽ để phân tích dữ liệu theo dõi tiếng ồn dễ dàng và nhanh chóng.

Trực quan hóa, phân tích và kiểm soát hàng triệu điểm dữ liệu với công cụ này dành riêng cho các chuyên gia tư vấn âm thanh và các chuyên gia đo tiếng ồn. Nó cung cấp một cách thuận tiện để xem và quản lý dữ liệu của bạn và nhanh chóng tạo các báo cáo tùy chỉnh.

Âm thanh NTi #:

Tùy chọn khám phá dữ liệu XL2: 600 000 430
(tùy chọn cài đặt vĩnh viễn trong XL2)
hoặc
Data Explorer 365: 600 000 431
(dịch vụ đăng ký hàng năm)

Tùy chọn cách âm XL2

Tùy chọn cách âm cho phép nhập dữ liệu đo vào phần mềm Báo cáo cách âm âm thanh XL2.

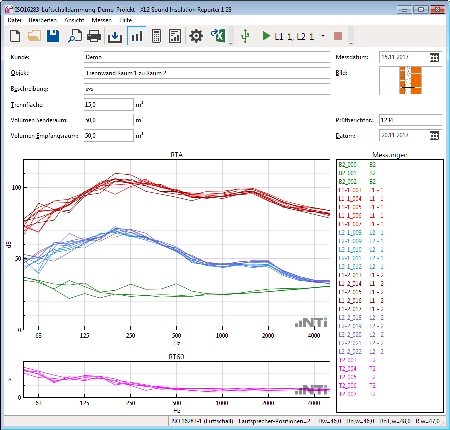

Báo cáo cách âm âm thanh XL2 là một ứng dụng phần mềm dựa trên PC cung cấp tất cả các báo cáo tiêu chuẩn cho các phép đo cách âm trong không khí, tác động và mặt tiền. Được thiết kế cho các chuyên gia tư vấn âm thanh, công cụ toàn diện này sử dụng dữ liệu được thu thập bởi Bộ phân tích âm thanh XL2 và nhanh chóng trả về phân tích đồ họa cho tất cả các vị trí đo.

Âm thanh NTi #:

Tùy chọn cách âm âm thanh XL2: 600 000 432
(tùy chọn cài đặt vĩnh viễn trong XL2)

Tùy chọn âm thanh XL2

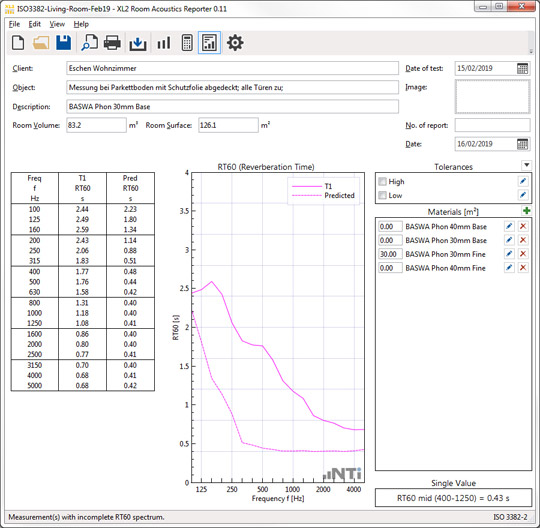

Room Acoustics Reporter là một phần mềm PC để tự động tạo các báo cáo đo thời gian vang và phân tích phổ đáp ứng tần số RTA. Phần mềm này hỗ trợ các nhà âm học và các chuyên gia trong việc trực quan hóa và đánh giá chi tiết dữ liệu đo được ghi bằng Máy đo mức âm thanh XL2.

Tùy chọn công suất âm thanh XL2

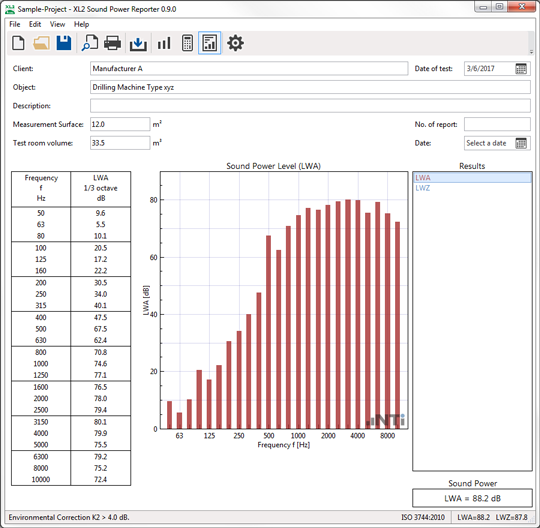

XL2 Sound Power Reporter là một ứng dụng phần mềm dựa trên PC cung cấp các báo cáo toàn diện cho các phép đo công suất âm thanh. Được thiết kế cho các chuyên gia công nghiệp, công cụ toàn diện này sử dụng dữ liệu được thu thập bởi Máy đo mức âm thanh XL2 và nhanh chóng trả về phân tích đồ họa của tất cả các vị trí đo.

Các tính năng của phần mềm Sound Power Reporter:
Hình dung của tất cả các phép đo
Báo cáo tùy chỉnh
ISO 3741, ISO 3744, ISO 3746
ANSI-ASA S12.51, S12.54, S12.56

Công cụ báo cáo mức âm thanh (miễn phí)

Chuẩn bị báo cáo đầy đủ của bạn trong vòng vài phút sau khi hoàn thành phép đo. Chỉ cần mở Công cụ báo cáo âm thanh bằng Microsoft Excel và tải tệp dữ liệu từ Máy đo mức âm thanh XL2. Công cụ trích xuất tất cả dữ liệu có sẵn như ngày đo, thời gian bắt đầu, v.v. và tạo biểu đồ mức âm thanh. Toàn bộ thời gian đo được biểu đồ với các mức âm thanh và giới hạn pháp lý phù hợp khi thích hợp, cho phép bạn hình dung các mức âm thanh trong nháy mắt.
